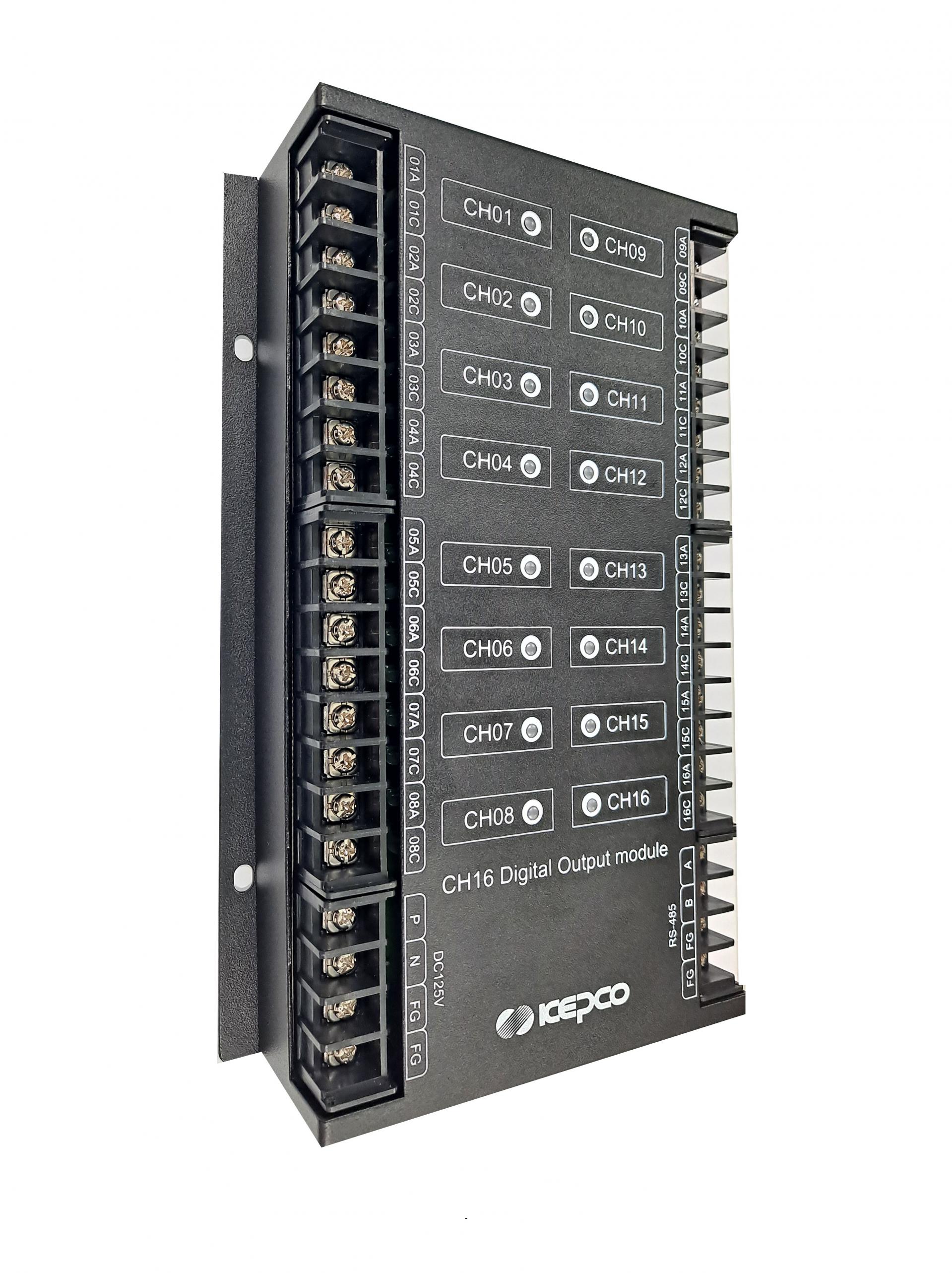

DO(16ch) Module

DO(Digital Output) 모듈 : 디지털정보로 수신 된 신호를 전력설비측 전장회로에 접점 형태로 출력하는 기능을 수행한다

- 상위 장비에서 전송되는 제어신호 등을 통신신호로 입력 받아 출력 접점으로 이용하여 현장 전력설비의 회로에 전송할 수 있음

- DO Module은 Module당 16 회로 출력이 가능하도록 제작하고 통신 오류에 의한 오동작 방지를 위해 Module내부에

   출력 검증을 위한 보호 대책이 완벽히 구비되어 있으며, 출력접점은 상시 동작시에도 이상이 없음

- 독립적으로 동작하는 개별 CPU를 갖는 Module 형태

- 전체 Module중에 복수의 Module이 이상이 발생하였을 때에도 타 Module이나 통신에는 영향을 주지 않는다

상세 규격

- CPU : One Chip Micro Controller 32Bit, 72MHz 이상

- 저소비 전력의 CMOS Component

- 전원사양 : 입력 DC125V

- 접점정격 : DC125V 1A이상

- 통신타입 : RS485 (Modbus RTU Protocol)

- 통신형식 : 9600, N, 8, 1

- 출력표기 : 출력 상태 표시를 위한 개별 LED Lamp

- 출력접점수량 : 16회로 / Module (각 회로별 단독회로로 구성)

- 출력신호 : Relay Contact
