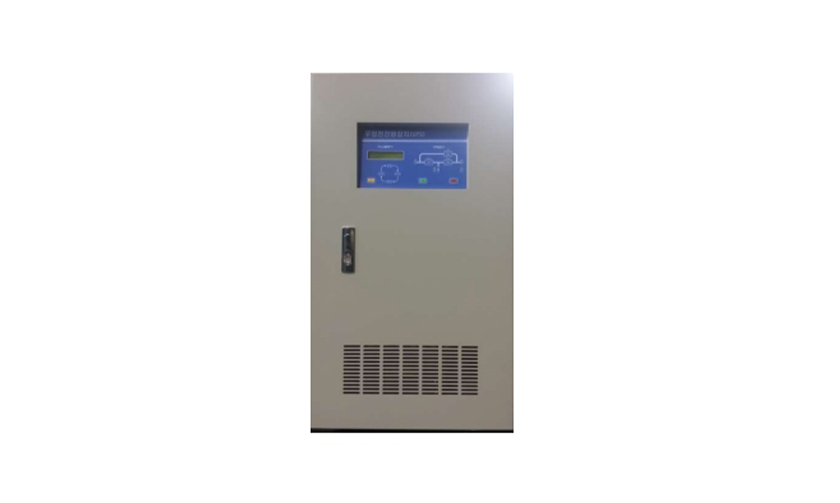

무정전 전원장치(UX-2000)

■ 본 장치는 SA운영장치용으로 DC125V, AC220V의 2중 전원체계로 입력 받아 SA운영장치의 AC220V을 순단 없이 공급

■ 전원의 문제인 정전, 저 전압, 전압변동, 서지, 스파이크 및 노이즈로부터 부하 장비를 보호

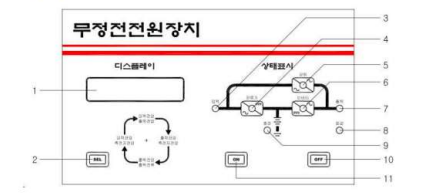

1. 디스플레이 : 입력전압, 배터리전압, 출력전압, 출력전류 표시

2. 셀렉터스위치 : 각 전압, 전류를 선택하여 확인

3. 입력전원 램프 : 상용전원 인가 확인 램프

4. 정류기 램프 : 정류기 작동 확인 램프

5. 상용전원 램프 : 상용전원 작동 확인 램프(Bypass)

6. 인버터 램프 : 인버터 전원 확인 램프

7. 출력전원 램프 : 출력전원 확인 램프

8. 점검 램프 : UPS 이상 발생 램프

9. DC 전압 램프 : DC 전압 연결 상태를 확인하는 램프

10. OFF 스위치 : 인버터 OFF 스위치(2초 이상 눌렀다 떼어야 OFF됨)

11. ON 스위치 : 인버터 ON 스위치
