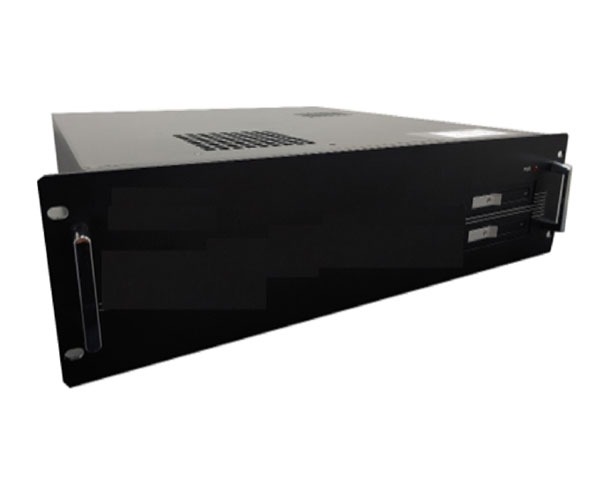

SA감시진단장치

(SA Information Monitoring & diagnosis Device ; SA-IMD)

변전소내 전력설비와 부대설비에 대한 SA운전정보를 실시간으로 취득하고

저장, 가공 및 진단하며 발생경보(Alarm) 및 SA정보 등을

SA상위운영장치로 전송 하는 장치

사양

■ 크기 : 가로 483 * 세로 132 (3U)

■ CPU : 4Core, Intel Xeon E3-1505L v6 (GFLOPS 140) 이상

■ Memory : 32GB 이상, DDR4

■ 저장장치 : 1 x 256G (산업용 SSD) / 2 x 2TB (2.5“HDD)

■ Display : DVI-D (1920 x 1200)

■ LAN : 2ｘ10/100/1000 Mbps(GbE LAN1 : Intel I219LM, GbE LAN2 : Intel I211AT)

■ 광 랜 카드 : 2*SFP Port Fiber Ethernet Card 4*SFP PCI Express

(패킷 모니터링 포트) * 2 (100 Base 이상)

■ USB : 4 x USB (USB2.0 x 4)

■ 확장슬롯 : - 3ｘPCI slots - 3ｘPCIe x 4(Gen3) slots – 1ｘPCIe x 16(Gen3) slot

■ 운영체제 : Windows server 2019

■ 동작 가능 온 습도 범위 : -5 ℃ ~ 45 ℃ , 40 ℃, 95%, 10d

■ Power : DC 125V (Redundant) 80 ~110% ( DC 100V ~DC 140V ) 동작

인증

한국전력공사 구매규격 GS-6110-0094:2022-07, GS-6110-0097:2022-05 의 인정시험 규정에 따름
